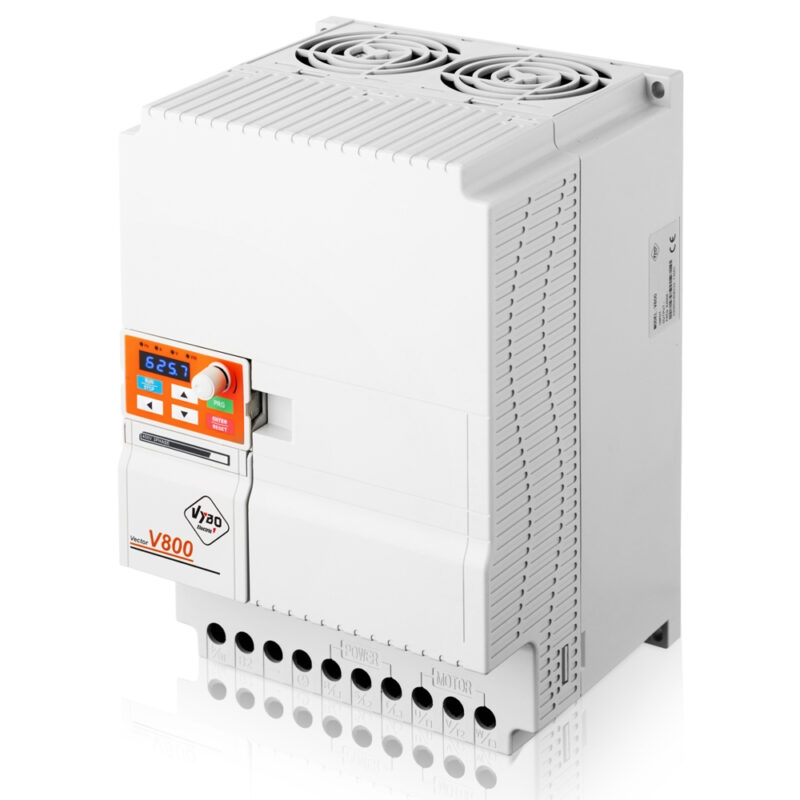

Честотен преобразувател 55kW 400V V800-4T0550
| Модел | V800-4T0550 |
| Мощност | 55 kW |
| Номинален изходен ток | 110 A |
| Входно напрежение 50/60Hz | 3 фази 400V |
| Изходно напрежение 50/60Hz | 3 фази 400V |
| Сечение на захранващия кабел | 35 mm² |
| Спирачен блок | Не |
| EMV-филтър | Да (C2) |
Ако имате въпроси, моля не се колебайте да се свържете с нас:
100% сигурно плащане
Голям склад и производство на едно място
Листове с данни
4T0550PDFЧертежи с размери
4T0550PDFНаръчник
V800PDFПрезентационен каталог
V800PDF- Описание
- Текстово описание
- Техническа Спецификация
- Дизайн
- Размери
- V800-Диаграма на производителността
- Таблица на основните функции
Честотен инвертор 55kW 400V V800-4T0550 е в наличност. Представяме Ви V800-4T0550 VFD на VYBO Electric, проектиран да осигури изключителен контрол и ефективност за различни индустриални приложения. Ние сме горди да предложим този висококачествен VFD заедно с бърза доставка до градове в цяла България.
Честотен преобразувател 55kW 400V V800 в наличност
Моторният преобразувател от серия V800 55kW разполага с усъвършенствана технология за векторно управление, която осигурява прецизно и професионално управление на задвижването. Произведени по най-високите стандарти, тези VFD са оборудвани със стабилен софтуер и разнообразие от функции, за да се гарантира, че функционират безпроблемно дори в най-взискателните условия на тежката индустрия. Благодарение на своя plug-and-play дизайн, V800-4T0550 е напълно предварително програмиран и готов за употреба веднага след свързване към захранването.
Разпродажба на честотни преобразуватели 55kW V800 400V
Независимо дали контролира транспортни ленти в Бургас, захранва поточни линии в София или оптимизира промишлени процеси в Пловдив, конверторът V800 Cestoten с мощност 55kW доказва своята гъвкавост и надеждност. Неговата изключителна способност за претоварване го прави подходящ за най-взискателните приложения, осигурявайки надеждна и ефективна работа дори при големи натоварвания. Едно от основните предимства на използването на задвижване с променлива честота като V800-4T0550 е способността му да контролира скоростта на електрическите двигатели, което води до значителни икономии на енергия и оптимизиране на процеса. Намаляването на оборотите на двигателя ефективно намалява механичното износване и удължава живота на вашето оборудване. Изпитайте предимствата на енергийната ефективност и по-дългия живот на машината, като изберете векторните честотни инвертори от серията V800.
Честотен преобразувател 55kW V800 има много полезни функции
С характеристики като SFVC векторно управление с отворен контур, широк диапазон на изходната честота от 0,01 до 3200 Hz и интегриран спирален блок, 55kW V800 VFD предлага несравнима гъвкавост и функционалност. Неговият вграден EMC филтър гарантира надеждна работа и съответствие със стандартите за електромагнитна съвместимост. В допълнение, той е оборудван със стандартни функции като автоматично регулиране на напрежението (AVR), програмируем логически контролер (PLC), JOG функция, таймери и цялостни защитни функции.
Висококачествен преобразувател 55kW Честотен от VYBO Electric
За допълнително удобство преобразувателят 55kW V800 има функция за незабавно спиране EMS и възможност за свързване на PTC защита или термичен контакт за защита на двигателя. Подвижният панел позволява външен монтаж до 50 метра чрез кабел, осигурявайки гъвкавост при системна интеграция. Направете операциите си по-ефективни, надеждни и рентабилни с преобразувателя V800 Cestoten от VYBO Electric. Възползвайте се от нашата надеждна услуга за доставка до градове в цяла България и се насладете на превъзходното представяне на нашите VFD. Свържете се с нас днес и продължете бизнеса си напред.
Поръчайте своя нов честотен преобразувател от 55kW днес
В допълнение към изключителната си производителност и усъвършенствани функции, VFD V800-4T0550 включва производствения опит на VYBO Electric. Нашият ангажимент за качество гарантира, че получавате издръжлив и надежден продукт, който отговаря на вашите специфични индустриални изисквания. С нашата ефективна услуга за доставка, ние се стремим да осигурим навременен достъп до 55kW V800 VFD, така че компаниите в Бургас, София, Пловдив и други градове в България да могат да подобрят своите операции и да постигнат максимална производителност. Изпитайте силата на серията V800 и направете революция във вашите индустриални процеси днес.
Подробна спецификация
| Тип модел на инвертора V800 | Номинална изходна мощност (kW) | Номинален входен ток (A) | Номинален изходен ток (A) | Препоръчителна мощност на двигателя (kW) |
| V800-4T0550 | 55 | 112 | 110 | 55 |
| Входно напрежение (V) 50/60 Hz | Мощност на двигателя (kW) | Препоръчително напречно сечение на кабела (mm²) | Препоръчителен прекъсвач (A) | |
| 3 фази 3×400 V | 55 | 35 | 125 | |
Таблица с подходящи спирачни резистори
| Тип честотен преобразувател | Спирачен резистор | Спирачен блок | Препоръчителна мощност на двигателя (kW) | |
| Съпротивителна мощност (kW) | Стойност на съпротивлението (Ω) (≥) | |||
| V800-4T0550 | 4,5 | 9,4 | Външен | 55 |
Общи технически параметри за всички типове V800
| Статия | VECTOR V800 | |
|---|---|---|
| Режим на управление | V/F скаларно управление SFVC неактивен вектор |
|
| Максимална честота | SFVC векторно управление: 0 – 320 Hz V/F скаларно управление: 0 – 3200 Hz |
|
| Носеща честота | 1-16 kHz Носещата честота се задава автоматично въз основа на характеристиките на натоварването. |
|
| Резолюция на входната честота | Цифрова настройка 0,01 Hz Аналогова настройка: максимална честота x 0,025% |
|
| Първоначален въртящ момент | G-тип: 0,5 Hz/150% (SVFC) P-тип: 0,5 Hz/100% |
|
| Диапазон на скорост | 1:100 (SFVC) | |
| Стабилност на скоростта | ± 0,5% (SFVC) | |
| Прецизен контрол на въртящия момент | ± 5% (SFVC) | |
| Размер на претоварване | G тип: 60s за 150% от номиналния ток, 3s за 180% от номиналния ток P-тип: 60s за 120% от номиналния ток, 3s за 150% от номиналния ток. |
|
| Увеличаване на въртящия момент | Фиксирано усилване на въртящия момент Увеличение на потребителите от 0,1% до 30,0% |
|
| EMC филтър | Интегриран с обозначението „C1“ на клас C1. Няма обозначение за клас C2. |
|
| V/F крива | Прави линии V/F крива Многоточкова V/F крива N-напрежение V/F крива (множество на 1,2-напрежение, 1,4-напрежение, 1,6-напрежение, 1,8-напрежение, модифицирана) |
|
| V/F разделяне | Два вида: пълно отделяне; половин разделяне | |
| Режими на нарастване | Линейна крива S-образна рампа Четири групи времена за ускорение/забавяне с диапазон от 0,0-6500,0 s |
|
| DC спиране | Спирачна честота: 0,3 Hz до максимална честота Време на спиране: 0.0-100.0s Текуща стойност при спиране: 0.0%-100.0% |
|
| Управление в режим JOG (стъпкова операция) | JOG честотен диапазон: 0,00-50,00 Hz Време за ускорение/забавяне на JOG: 0,0-6500,0 s |
|
| Прилагане. още предварително зададени скорости | До 16 скорости, реализирани чрез проста PLC функция или комбинация от X крайни състояния. | |
| Вграден PID контролер | Активира система за управление, управлявана от процеса. | |
| AVR автоматично регулиране на напрежението | Може автоматично да поддържа постоянно изходно напрежение при промяна на захранващото напрежение. | |
| Регулатор на пренапрежение и свръхток | Токът и напрежението се ограничават автоматично по време на работа, за да се предотвратят чести изключвания поради пренапрежение и свръхток. | |
| Ограничение на въртящия момент и управление | Може автоматично да ограничи въртящия момент и да предотврати честата промяна на свръхтока по време на работа. | |
| Функция за безопасност EMS STOP | Система „Аварийно СПИЯНЕ“: При спешни случаи тя спира инвертора веднага след активирането на EMS STOP. | |
| Бързо ограничение на тока | Предотвратява често срещани неизправности при свръхток в AC двигатели | |
| Висока производителност | Управлението на променливотоковия двигател се осъществява чрез мощна технология за векторно управление на тока. | |
| Управление на времето | Времеви диапазон: 0,0-6500,0 минути | |
| Протокол за комуникация | RS485 MODBUS RTU | |
| Канал за изпълнение на команди | В зависимост от панела, контролните терминали и серийния комуникационен порт могат да се превключват по много начини | |
| Източник на честота | 10 вида честоти, дадени от цифрово аналогово напрежение, аналогов ток, импулс, сериен порт, могат да се превключват по много начини | |
| Допълнителен честотен източник | 10 вида честоти, микрокорекция може лесно да се реализира, честотен синтезатор | |
| Вход и изход | Входни клемни блокове | 6 цифрови входа, 2 аналогови входа, единият от които поддържа 0-10V вход, а другият поддържа 0-10V или 4-20mA вход. |
| Изходни клемни блокове | 1 цифров изход 1 релеен изход, 1 аналогов изходен терминал, с изход 0-20mA / 0-10 V |
|
| LED дисплей | Показване на параметри | |
| Заключване на клавиши и избор на функция | Може частично или напълно да блокира бутони и да дефинира функционалността на някои бутони, за да предотврати неизправности. | |
| Режим на защита | Откриване на късо съединение на двигателя при включване, защита от загуба на фаза, защита от свръхток, защита от пренапрежение, защита от ниско напрежение, защита от прекомерна температура и защита от претоварване. | |
| EMC (съвместимост) | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 | |
| Стандарти | EN/IEC 61800-3: 2017; C1, който е подходящ за 1-ва среда; EN/IEC 61800-3: 2017; C2, който е подходящ за 1-ва среда; |
|
| Екологична инсталация | Избягвайте излагане на закрито на пряка слънчева светлина, сол, прах, корозивни или запалими газове, дим и пара. Устойчивост на химическо замърсяване, клас 3C3 EN/IEC 60721-3-3. Устойчивост на замърсяване с прах 3S3EN/IEC 60721-3-3. |
|
| Алт. Височина. | Под 1000 метра надморска височина. (Намалете нивото на натоварване, когато се използва над 1000 метра надморска височина) | |
| Околна температура | -10°C ~ 40°C (Намалете нивото на мощност, когато температурата на околната среда е между 40°C и 50°C) | |
| Влажност | по-малко от 95% относителна влажност, без конденз IEC 60068-2-3 |
|
| Вибрации | по-малко от 5,9 m/s2 (0,6 g) IEC 60068-2-6 | |
| Температура на съхранение | -20°C bis +60°C | |
Параметри на производителност на инвертор от серия V800
| 1PH / 3PH AC 230V ±15% | ||||
| Инвертор тип V800 | Номинална мощност (kW) | Максимален входен ток (A) | Номинален изходен ток (A) | Препоръчителна мощност на двигателя (kW) |
| V800-2S0004 | 0,4 | 5,4 | 2,4 | 0,4 |
| V800-2S0007 | 0,75 | 7,2 | 4,5 | 0,75 |
| V800-2S0015 | 1,5 | 10 | 7 | 1,5 |
| V800-2S0022 | 2,2 | 16 | 10 | 2,2 |
| V800-2S0030 | 3 | 23 | 16 | 3 |
| 3PH / 3PH AC 400 V ±15 % | ||||
| V800-4T0007 | 0,75 | 3.8 | 2,5 | 0,75 |
| V800-4T0015 | 1,5 | 5 | 3,7 | 1,5 |
| V800-4T0022 | 2,2 | 5,8 | 5 | 2,2 |
| V800-4T0030 | 3 | 8 | 7,5 | 3 |
| V800-4T0040 | 4 | 10 | 9 | 4 |
| V800-4T0055 | 5,5 | 15 | 13 | 5,5 |
| V800-4T0075 | 7,5 | 19 | 17,5 | 7,5 |
| V800-4T0110 | 11 | 26 | 25 | 11 |
| V800-4T0150 | 15 | 35 | 32 | 15 |
| V800-4T0220 | 22 | 46 | 45 | 22 |
| V800-4T0300 | 30 | 62 | 60 | 30 |
| V800-4T0370 | 37 | 76 | 75 | 37 |
| V800-4T0450 | 45 | 92 | 90 | 45 |
| V800-4T0550 | 55 | 112 | 110 | 55 |
| V800-4T0750 | 75 | 155 | 150 | 55 |
| V800-4T0900 | 90 | 180 | 176 | 90 |
| V800-4T1100 | 110 | 215 | 210 | 110 |
| V800-4T1320 | 132 | 260 | 253 | 132 |
| V800-4T1600 | 160 | 310 | 300 | 160 |
| V800-4T1850 | 185 | 350 | 340 | 185 |
| V800-4T2000 | 200 | 390 | 380 | 200 |
| Входно напрежение (V) 50/60Hz | Мощност на двигателя (kW) | Препоръчително напречно сечение на кабела (mm²) | Препоръчителен прекъсвач (A) | Препоръчителен входен контактор (A) | |
| V800-2S0004 | 1 фаза 1×230 V | 0,4 | 1,5 | 10 | 10 |
| V800-2S0007 | 0,75 | 1,5 | 16 | 16 | |
| V800-2S0015 | 1,5 | 2,5 | 25 | 25 | |
| V800-2S0022 | 2,2 | 4 | 32 | 32 | |
| V800-2S0030 | 3 | 4 | 40 | 40 | |
| V800-4T0004 | 3 фази 3×400 V | 0,4 | 1,5 | 6 | 6 |
| V800 -4T0007 | 0,75 | 1,5 | 6 | 6 | |
| V800-4T0015 | 1,5 | 1,5 | 6 | 6 | |
| V800-4T0022 | 2,2 | 1,5 | 10 | 10 | |
| V800-4T0030 | 3 | 2,5 | 16 | 16 | |
| V800-4T0040 | 4 | 2,5 | 16 | 16 | |
| V800-4T0055 | 5.5 | 2,5 | 20 | 20 | |
| V800-4T0075 | 7,5 | 4 | 32 | 32 | |
| V800-4T0110 | 11 | 4 | 32 | 32 | |
| V800-4T0150 | 15 | 6 | 40 | 40 | |
| V800-4T0185 | 18,5 | 10 | 50 | 50 | |
| V800-4T0220 | 22 | 10 | 50 | 50 | |
| V800-4T0300 | 30 | 16 | 63 | 63 | |
| V800-4T0370 | 37 | 25 | 100 | 100 | |
| V800-4T0450 | 45 | 25 | 100 | 100 | |
| V800-4T0550 | 55 | 35 | 125 | 125 | |
| V800-4T0750 | 75 | 50 | 160 | 160 | |
| V800-4T0900 | 90 | 70 | 225 | 225 | |
| V800-4T1100 | 110 | 95 | 250 | 250 | |
| V800-4T1320 | 132 | 120 | 315 | 315 | |
| V800-4T1600 | 160 | 120 | 350 | 350 | |
| V800-4T1850 | 185 | 150 | 400 | 400 | |
| V800-4T2000 | 200 | 185 | 500 | 500 |
Таблица с подходящи спирачни резистори V800
| Тип честотен преобразувател | Спирачно съпротивление | Спирачен модул | Препоръчителна мощност на двигателя (kW) | |
| Съпротивителна мощност (kW) | Стойност на съпротивлението (Ω) (≥) | |||
| V800-2S0004 | 0,08 | 200 | Интегриран | 0,4 |
| V800-2S0007 | 0,08 | 150 | Интегриран | 0,75 |
| V800-2S0015 | 0,10 | 100 | Интегриран | 1,5 |
| V800-2S0022 | 0,10 | 70 | Интегриран | 2.2 |
| V800-2S0030 | 0,25 | 65 | Интегриран | 3 |
| V800-4T0004 | 0,15 | 300 | Интегриран | 0,4 |
| V800-4T0007 | 0,15 | 300 | Интегриран | 0,75 |
| V800-4T0015 | 0,15 | 220 | Интегриран | 1,5 |
| V800-4T0022 | 0,25 | 200 | Интегриран | 2.2 |
| V800-4T0030 | 0,3 | 130 | Интегриран | 3 |
| V800-4T0040 | 0,3 | 130 | Интегриран | 4 |
| V800-4T0055 | 0,4 | 90 | Интегриран | 5.5 |
| V800-4T0075 | 0,5 | 65 | Интегриран | 7.5 |
| V800-4T0110 | 0,5 | 65 | Интегриран | 11 |
| V800-4T0150 | 0,80 | 43 | Интегриран | 15 |
| V800-4T0185 | 1 | 32 | Интегриран | 18,5 |
| V800-4T0220 | 1.3 | 25 | Интегриран | 22 |
| V800-4T0300 | 1,5 | 22 | Интегриран | 30 |
| V800-4T0370 | 2,5 | 16 | Интегриран | 37 |
| V800-4T0450 | 3.7 | 12.6 | Интегриран | 45 |
| V800-4T0550 | 4.5 | 9.4 | Външен | 55 |
| V800-4T0750 | 5.5 | 9.4 | Външен | 75 |
| V800-4T0900 | 7,5 | 6.3 | Външен | 90 |
| V800-4T1100 | 4,5 x 2 | 9,4 x 2 | Външен | 110 |
| V800-4T1320 | 5,5 x 2 | 9,4 x 2 | Външен | 132 |
| V800-4T1600 | 6,5 x 2 | 6,3 x 2 | Външен | 160 |
| V800-4T1850 | 16 | 2,5 | Външен | 185 |
| V800-4T2000 | 6,5 x 3 | 6,3 x 3 | Външен | 200 |
| Номинална мощност при нормално натоварване (нормална работа) | 55 kW |
| Ефективност при големи натоварвания | 45 kW |
| Номинален изходен ток | 110 A |
| Захранващо напрежение | 3 x 400 V |
| Изходно напрежение | 0 – 400 V |
| Изходна честота | 0 – 3200 Hz |
| Възможност за претоварване в режим ND – нормален режим | 120% / 60s |
| Ефективност при големи натоварвания – Heavy Duty | 150% / 60s |
| Режим на управление V/F скаларно управление | ✓ |
| SFVC векторен режим на управление с отворена верига | ✓ |
| CLVC векторен контролен режим | X |
| Аналогови входове | 2 |
| Цифрови входове | 6 |
| Аналогови изходи | 1 |
| Релейни изходи | 1 |
| Изходи с отворен колектор | 1 |
| Интегриран спирачен транзистор | X |
| EMC филтър | ✓ |
| +10V изход | ✓ |
| +24 V изход | X |
| Вход за PTC | ✓ |
| Безопасно изключване на въртящия момент (STO) | X |
| Аварийно спиране (EMS) | ✓ |
| Интегриран Ethernet | X |
| Интегриран MODBUS RTU | ✓ |
| PROFIBUS | X |
| PG карта за енкодер | X |
| PID | ✓ |
| Интелигентна PLC функция | ✓ |
| Връзка с външен панел (обикновено до 30 m) | ✓ |
| Клас на защита IP 20 | ✓ |
| Клас на защита IP 65 | X |
| Промяна на посоката на въртене чрез външен вход | ✓ |
| Променете посоката на въртене в контролния панел | X |
