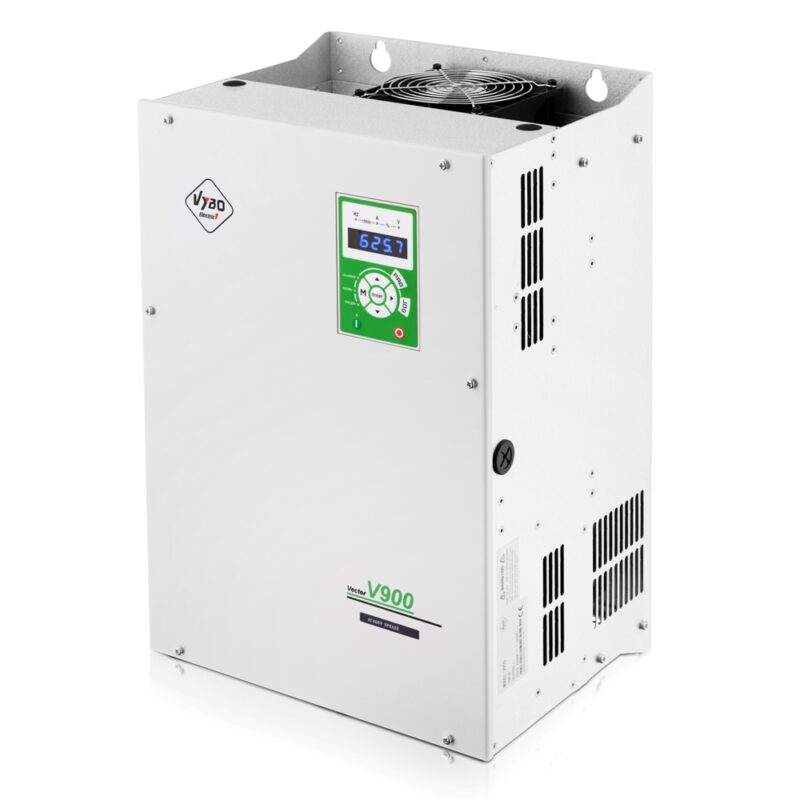

Честотен преобразувател 315kW 400V V900-4T3150

Модел V900-4T3150
Мощност 315 kW
Макс. Входен ток 610 A
Номинален изходен ток 600 A
Подходящ двигател 315 kW
Сечение на захранващия кабел 2×150 mm²
Защита 700 A
Спирачен блок опция
EMV-филтър Да

На склад

Ако имате въпроси, моля не се колебайте да се свържете с нас:

100% сигурно плащане

Голям склад и производство на едно място

Листове с данни

4T3150PDF

Чертеж с размери

4T3150PDF

Наръчник

V900PDF

Презентационен каталог

V900PDF

3D визуализация

VYBO Electric

Максимален капацитет на претоварване
Интегриран, подвижен външен панел
Здрав редизайн на вътрешни вериги
Здрава метална рамка
PROFINET комуникация
Минимален размер в компактна рамка

Честотен преобразувател 315kW 400V V900-4T3150 в наличност. VFD на VYBO Electric – надеждно и универсално решение за вашите нужди за управление на двигателя. С мощност от 315kW и напрежение от 400V, този VFD е проектиран да осигури изключителна производителност и ефективност в различни приложения в цяла България, от оживени градове като Пловдив, София и Бургас до индустриални центрове като Варна и Русе.

Честотен преобразувател 315kW V900 400V в наличност

Преобразувателят 315kW 400V V900 предлага широк диапазон на захранващата честота от 47 до 63 Hz, което позволява съвместимост с различни енергийни системи. Има максимална честота от 0 до 600 Hz, което позволява прецизен контрол на скоростта и работата на двигателя. С обхват на скоростта от 1:100 (SVC) или 1:1000 (CLVC) имате гъвкавостта да постигнете желаната изходна скорост за вашето конкретно приложение. Оборудван с разширени функции като автоматично увеличаване на въртящия момент или дефинирано от потребителя увеличение в диапазона от 0,1% до 30%, серията V900 осигурява оптимална производителност и ефективност на двигателя. Вграденият PID контролер позволява система за управление на процеса, която позволява прецизен контрол на скоростта и въртящия момент на двигателя.

Бърза доставка на честотни преобразуватели 315kW V900 в цяла България

Преобразувател 315kW V900-Честотен доставяме бързо в цяла България. Едно от основните предимства на серията V900 е способността й автоматично да поддържа постоянно изходно напрежение, дори когато захранващото напрежение варира. Това гарантира стабилна и надеждна работа, предпазва вашите устройства и подобрява цялостната производителност на системата. Чрез използването на мощна технология за векторно управление на тока, серията V900 позволява прецизно управление на работата на AC мотора. Той поддържа различни входни опции, включително диференциален вход на PG карта, резолвер на PG карта и въртящ се трансформатор на PG карта, осигурявайки гъвкавост и съвместимост с различни типове двигатели.

Продажба на честотни преобразуватели 315kW

Във VYBO Electric ние се ангажираме да предоставяме на нашите клиенти конкурентни цени и изключително обслужване. Можете да закупите 315kW цестотен конвертор V900 в нашия онлайн магазин на изключително достъпна цена. Ние предлагаме широка гама от честотни преобразуватели и нашият богат инвентар осигурява бърза доставка до градове в цяла България. Ние се гордеем с предоставянето на висококачествени продукти, които са създадени да издържат и работят надеждно.

Висококачествен честотен преобразувател 315kW от VYBO Electric

За да предоставим цялостно решение за задвижваща система, ние предлагаме набор от аксесоари и допълнителни продукти в нашия онлайн магазин, включително електрически двигатели, червячни предавки, входни дросели и сензори за налягане. Нашият лесен за употреба онлайн магазин ви позволява лесно да разглеждате и избирате продуктите, от които се нуждаете, а нашият защитен процес на поръчка гарантира безпроблемно пазаруване. Открийте предимствата на задвижването от серия V900 315kW 400V AC и усетете разликата, която може да направи във вашите приложения за управление на мотори. Поръчайте днес и се възползвайте от нашата бърза доставка и ориентирано към клиента обслужване. Доверете се на VYBO Electric за всички ваши нужди за управление на двигателя и се присъединете към нашата нарастваща общност от доволни клиенти.

Преобразувател на мощност 315kW от серията V900

С преобразувателя от серия V900 можете да постигнете спестяване на енергия, прецизно управление на двигателя и по-голяма работна ефективност. Независимо дали работите в производство, HVAC системи, станции за пречистване на вода или всяка друга индустрия, където се изисква управление на двигателя, серията V900 предлага гъвкавостта и надеждността, от които се нуждаете. Изпитайте силата на V900 VFD на VYBO Electric и отключете пълния потенциал на вашите моторно задвижвани приложения. Доверете се на нашия опит, качествени продукти и ефективна доставка, за да подпомогнете вашия бизнес успех. Поръчайте своя честотен преобразувател 315kW V900 днес.

Подробна спецификация

Инверторен модел тип V900 Номинална мощност (kW) Номинален входен ток (A) Номинален изходен ток (A) Препоръчителна мощност на двигателя (kW)
V900-4T3150 315 610 600 315
Входно напрежение (V) 50/60 Hz Мощност на двигателя (kW) Препоръчително напречно сечение на кабела (mm²) Препоръчителен прекъсвач (A)
3 фази 3×400 V 315 150*2 700

Таблица с подходящи спирачни резистори

Тип честотен инвертор Спирачен резистор Спирачен блок Препоръчителна мощност на двигателя (kW)
Съпротивителна мощност (W) Стойност на съпротивлението (Ω) (≥)
V900-4T3150 27000*2 2,5*2 BRU-27000W-2,5R*2 315

Общи технически параметри за всички типове V900

Мощност Диапазон на входното напрежение: 1 x 230 V AC ± 10%
Диапазон на входното напрежение: 3 x 400 V AC ± 10%
Входна честота Честотен диапазон на захранването: 47 до 63 Hz
Режим на управление V/F скаларно управление
SFVC векторно управление с отворена верига
CLVC векторно управление със затворен контур (над 4kW)
Максимална честота 0 – 600 Hz
Носеща честота 0,5 kHz – 8 kHz
Носещата честота се задава автоматично въз основа на характеристиките на натоварването.
Резолюция на входната честота Цифрова настройка 0,01 Hz
Аналогова настройка: максимална честота x 0,025%
Първоначален въртящ момент G тип: 0,5 Hz / 150% (SFVC)
Тип G: 0,5 Hz / 180% (CLVC)
Тип P: 0,5 Hz / 100%
Диапазон на скорост 1:100 (SVC) 1:1000 (CLVC)
Стабилност на скоростта ± 0,5% (SFVC) ± 0,2% (CLVC)
Капацитет на претоварване G тип: 60s за 150% от номиналния ток, 3s за 180% от номиналния ток
P-тип: 60s за 120% от номиналния ток, 3s за 150% от номиналния ток.
Увеличаване на въртящия момент Автоматично усилване или персонализирано усилване от 0,1% до 30,0%
V/F крива Права V/F крива
Многоточкова V/F крива
N-напрежение V/F крива (множество на 1,2-напрежение, 1,4-напрежение, 1,6-напрежение, 1,8-напрежение, модифицирана)
V/F разделяне Два вида: пълно отделяне; половин разделяне
Режими на нарастване Линейна рампа
Четири групи времена за ускорение/забавяне с диапазон от 0,0-6500,0 s
DC спиране Спирачна честота: 0,0 Hz до максимална честота
Време на спиране: 0.0-36.0s
Текуща стойност при спиране: 0.0%-100.0%
Управление в режим JOG JOG честотен диапазон: 0,00-50,00 Hz
Време за ускорение/забавяне на JOG: 0,0-6500,0 s
прост PLC, множество предварително зададени скорости до 16 скорости, реализирани чрез проста PLC функция или комбинация от X крайни състояния
интегриран PID контролер Активира управлявана от процеса система за управление със затворен цикъл.
AVR автоматично регулиране на напрежението получава се при промяна на захранващото напрежение
Регулатор на пренапрежение и свръхток Токът и напрежението се ограничават автоматично по време на работа, за да се предотвратят чести изключвания поради пренапрежение и свръхток
Бързо ограничение на тока предотвратява често срещани повреди, дължащи се на свръхток на AC мотор
Ограничение на въртящия момент и кормилното управление Може автоматично да ограничи въртящия момент и да предотврати честата промяна на свръхтока по време на работа. Контролът на въртящия момент може да се реализира в режим CLVC.
Висока производителност Управлението на променливотоковия двигател се осъществява чрез мощна технология за векторно управление на тока.
Поддръжка за PG карта Поддържа диференциален вход на PG карта, резолвер на PG карта, въртящ се трансформатор на PG карта…
Функция за безопасност STO Система за „аварийно спиране“: При спешни случаи тя спира инвертора веднага след като превключвателят J4 е активиран на STO.
Тест за загряване на PTC мотор Вход за термична PTC защита на двигателя.
Управление на времето Времеви диапазон: 0,0-6500,0 минути
Протокол за комуникация MODBUS RTU, PROFINET
Канал за изпълнение на команди Контролен панел / контролни терминали / сериен комуникационен порт
Можете да превключвате между тези източници по различни начини
Източник на честота 10 вида честоти. Настройка чрез цифров, аналогов напрежение, аналогов ток, импулс, сериен интерфейс. Можете да превключвате между тези източници с различни специални предложения.
Допълнителен честотен източник 10 вида честоти. Позволява ви да настроите фино спомагателната честота и честотния синтез.
Входни клемни блокове 5 цифрови входа за модели 0,4 – 5,5 kW
1 аналогов вход за модели до 0,4 – 5,5 kW
6 цифрови входа за модели над 7,5 kW
2 аналогови входа за модели над 7,5 kW
Изходни клемни блокове 1 високоскоростен импулсен изход (отворен колектор)
1 релеен изход за модели 0,4-5,5 kW
1 аналогов изходен порт за модели 0,4-5,5 kW
2 изходни релейни клеми за модели 7,5 – 500 kW
2 аналогови изходни клеми за мощност 7,5 – 500 kW
1 високоскоростен импулсен изход (отворен колектор)
EMC (съвместимост) IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Стандарти EN/IEC 61800-3: 2017; C1, който е подходящ за 1-ва среда;
EN/IEC 61800-3: 2017; C2, който е подходящ за 1-ва среда;
LED дисплей показва параметри
Заключване на клавиши и избор на функция може частично или напълно да заключва клавиши и да задава функционалността на някои клавиши, за да предотврати неизправности
Режим на защита Откриване на късо съединение на двигателя при включване, защита от загуба на изходна фаза, защита от свръхток, защита от пренапрежение, защита от ниско напрежение, защита от прекомерна температура и защита от претоварване.
Екологична инсталация Инсталирайте на закрито, избягвайте пряка слънчева светлина, сол, прах, корозивни или запалими газове, дим и пара. Устойчивост на химическо замърсяване, клас 3C3 EN/IEC 60721-3-3. Устойчивост на замърсяване с прах 3S3EN/IEC 60721-3-3.
Алт. Височина. Под 1000 метра надморска височина. (Намалете нивото на мощност, когато се използва над 1000 метра надморска височина.)
Околна температура -10°C – 40°C (намалете нивото на мощност, когато температурата на околната среда е между 40°C и 50°C)
Влажност по-малко от 95% относителна влажност, без кондензация IEC 60068-2-3
Вибрации по-малко от 5,9 m/s2 (0,6 g) IEC 60068-2-6
Температура на съхранение -20°C bis + 60°C

Честотен преобразувател 185kW 400V V900 На складЧестотен преобразувател 315kW 400V V900 На склад

Честотен преобразувател 185kW 400V V900 На складЧестотен преобразувател 315kW 400V V900 На склад

Честотен преобразувател 185kW 400V V900 На складЧестотен преобразувател 315kW 400V V900 На склад

Честотен преобразувател 185kW 400V V900 На складЧестотен преобразувател 315kW 400V V900 На склад

Maßzeichnung 4T3150

Параметър на производителност на инвертор от серия V900

1PH / 3PH AC 230V ±15%
Тип инвертор V900 Номинална мощност (kW) Максимален входен ток (A) Номинален изходен ток (A) Моторът препоръчително изпълнение (kW)
V900-2S0004 0,4 5,4 2,5 0,4
V900-2S0007 0,75 7,2 5 0,75
V900-2S0015 1,5 10 7 1,5
V900-2S0022 2,2 16 10 2,2
V900-2S0030 3 17 16,5 3
3PH / 3PH AC 400 V ±15 %
V900-4T0007 0,75 3,8 2,5 0,75
V900-4T0015 1,5 5 3,7 1,5
V900-4T0022 2,2 5,8 5 2,2
V900-4T0030 3 7,9 7,5 3
V900-4T0040 4 10 9 4
V900-4T0055 5,5 15 13 5,5
V900-4T0075 7,5 20 17 7,5
V900-4T0110 11 26 25 11
V900-4T0150 15 35 32 15
V900-4T0185 18,5 38 37 18,5
V900-4T0220 22 46 45 22
V900-4T0300 30 62 60 30
V900-4T0370 37 76 75 37
V900-4T0450 45 90 90 45
V900-4T0550 55 113 110 55
V900-4T0750 75 157 150 75
V900-4T0900 90 180 176 90
V900-4T1100 110 214 210 110
V900-4T1320 132 256 253 132
V900-4T1600 160 307 300 160
V900-4T1850 185 355 340 185
V900-4T2000 200 385 380 200
V900-4T2200 220 430 420 220
V900-4T2500 250 475 470 250
V900-4T2800 280 525 520 280
V900-4T3150 315 610 600 315
V900-4T3550 355 665 640 355
V900-4T4000 400 700 690 400
V900-4T4500 450 800 790 450
V900-4T5000 500 865 860 500
Входно напрежение (V) 50/60 Hz Мощност на двигателя (kW) Препоръчително напречно сечение на кабела (mm²) Препоръчителен прекъсвач (A) Препоръчителен входен контактор (A)
V900-2S0004 1×230 V 50/60 Hz 0,4 1,5 10 9
V900-2S0007 0,75 1,5 16 12
V900-2S0015 1,5 1,5 25 18
V900-2S0022 2,2 2,5 32 25
V900-2S0030 3 2,5 40 32
V900-4T0007 3×400 V 50/60 Hz 0,75 1,5 6 9
V900-4T0015 1,5 1,5 10 9
V900-4T0022 2,2 1,5 10 9
V900-4T0030 3 1,5 16 12
V900-4T0040 4 1,5 16 12
V900-4T0055 5,5 1,5 16 12
V900-4T0075 7,5 2,5 20 18
V900-4T0110 11 4 32 25
V900-4T0150 15 4 40 32
V900-4T0185 18,5 6 50 38
V900-4T0220 22 10 80 65
V900-4T0300 30 10 80 65
V900-4T0370 37 16 100 65
V900-4T0450 45 25 100 80
V900-4T0550 55 35 160 95
V900-4T0750 75 50 160 115
V900-4T0900 90 70 250 150
V900-4T1100 110 95 250 170
V900-4T1320 132 120 400 205
V900-4T1600 160 150 400 245
V900-4T1850 185 185 400 300
V900-4T2000 200 185 500 410
V900-4T2200 220 185 500 410
V900-4T2500 250 240 630 410
V900-4T2800 280 240 630 475
V900-4T3150 315 150*2 700 620
V900-4T3550 355 185*2 800 620
V900-4T4000 400 185*2 800 620
V900-4T4500 450 240*2 1000 800
V900-4T5000 500 240*2 1000 800

Таблица с подходящи спирачни резистори V900

1 x 230 V захранване в моделите (V900-2S…)
Спирачен блок Шаблон Мощност (kW) Маркиране Спирачно съпротивление
Съпротивителна мощност (W) Стойност на съпротивлението (Ω) (≥)
Не V900-2S0004 0,4 80W-200R 80 200
V900-2S0007 0,75 80W-150R 80 150
V900-2S0015 1,5 100W-50R 100 100
V900-2S0022 2,2 100W-50R 100 70
V900-2S0030 3 250W-65R 250 65
Модели с 3 x 400 V захранвания (V900-4T….)
Спирачен блок Шаблон Мощност (kW) Маркиране Спирачно съпротивление
Съпротивителна мощност (W) Стойност на съпротивлението (Ω) (≥)
Не V900-4T0007 0,75 250W-300R 250 300
V900-4T0015 1,5 300W-220R 300 220
V900-4T0022 2,2 400W-200R 400 200
V900-4T0030 3,0 500W-150R 500 150
V900-4T0040 4,0 500W-130R 500 130
V900-4T0055 5,5 500W-130R 500 130
да V900-4T0075 7,5 800W-90R 800 90
V900-4T0110 11 1000W-65R 1000 65
V900-4T0150 15 1500W-43R 1500 43
V900-4T0185 18,5 2000W-32R 2000 32
V900-4T0220 22 BRU-4KW-24R 4000 24
V900-4T0300 30 BRU-4.5KW-24R 4500 24
V900-4T0370 37 BRU-6KW-19.2R 6000 19,2
Възможност V900-4T0450 45 BRU-7KW-14.8R 7000 14,8
V900-4T0550 55 BRU-9KW-12.8R 9000 12,8
V900-4T0750 75 BRU-11KW-9.6R 11000 9,6
V900-4T0900 90 BRU-15KW-6.8R 15000 6,8
V900-4T1100 110 BRU-9KW-9.3R*2 9000*2 9,3*2
V900-4T1320 132 BRU-13KW-9.3R*2 13000*2 9,3*2
V900-4T1600 160 BRU-13KW-6.2R*2 13000*2 6,2*2
V900-4T1850 185 BRU-16KW-6.2R*2 16000*2 6,2*2
V900-4T2000 200 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2200 220 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2500 250 BRU-21KW-2.5R*2 21000*2 2,5*2
V900-4T2800 280 BRU-24KW-2.5R*2 24000*2 2,5*2
V900-4T3150 315 HRU-27KW-2.5R*2 27000*2 2,5*2
V900-4T3550 355 BRU-20KW-2.5R*3 20000*3 2,5*3
V900-4T4000 400 BRU-23KW-2.5R*3 23000*3 2,5*3
V900-4T4500 450 HRU-26KW-2.5R*3 26000*3 2,5*3
V900-4T5000 500 HRU-29KW-2.5R*3 29000*3 2,5*3
Номинална мощност 315 kW
Номинален изходен ток 600 A
Захранващо напрежение 3 x 400 V
Изходно напрежение 0 – 400 V
Изходна честота 0 – 600 Hz
Възможност за претоварване в режим ND – нормален режим 120% / 60s
Претоварване в HD режим – тежък режим (тежък режим) 150% / 60s
Режим на управление V/F скаларно управление
SFVC режим на векторно управление с отворена верига
Режим на векторно управление със затворен контур CLVC
Аналогови входове 2
Цифрови входове 6
Аналогови изходи 2
Релейни изходи 2
Изходи с отворен колектор 1
Интегриран спирачен транзистор X
EMC филтър
+10V изход
+24 V изход
Вход за PTC
Безопасно изключване на въртящия момент (STO) X
Аварийно спиране (EMS)
Интегриран Ethernet X
Интегриран MODBUS RTU
PROFINET
PG карта за енкодер
PID
Интелигентна PLC функция
Връзка с външен панел (обикновено до 30 m)
Клас на защита IP 20
Клас на защита IP 65 X
Промяна на посоката на въртене чрез външен вход
Променете посоката на въртене в контролния панел
