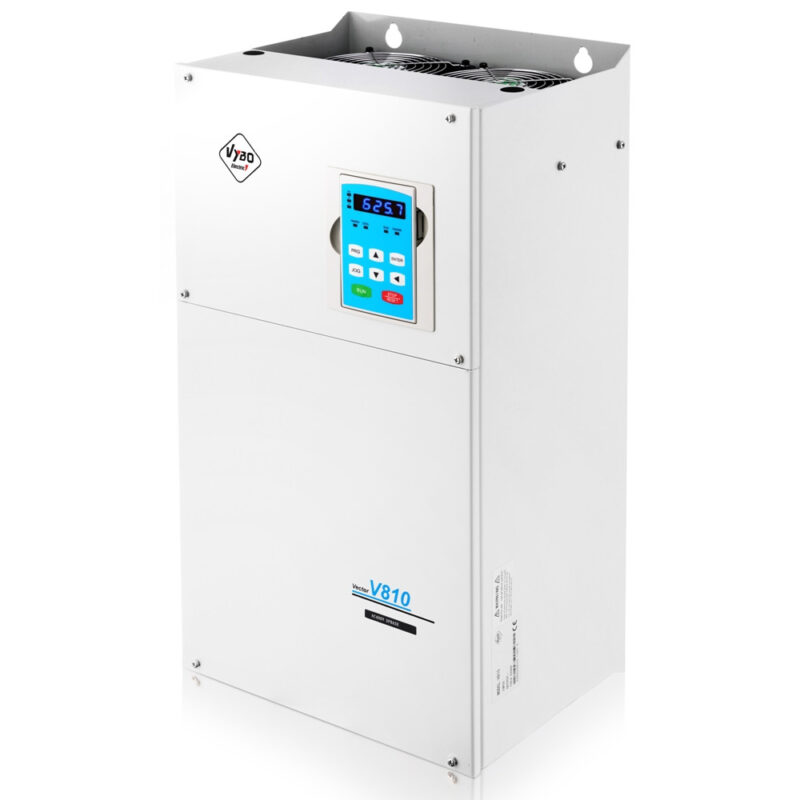

Честотен преобразувател 185kW 400V V810-4T1850

Модел V810-4T1850
Мощност 185 kW
Номинален изходен ток 340 A
Входно напрежение 50/60Hz 3 фази 400V
Изходно напрежение 50/60Hz 3 фази 400V
Сечение на захранващия кабел 150 mm²
Спирачен блок Външен

На склад

Ако имате въпроси, моля не се колебайте да се свържете с нас:

100% сигурно плащане

Голям склад и производство на едно място

Листове с данни

4T1850PDF

Чертежи с размери

4T1850PDF

Наръчник

V810PDF

Презентационен каталог

V810PDF

3D визуализация

VYBO Electric

Максимален капацитет на претоварване
Интегриран, подвижен външен панел
Здрав редизайн на вътрешни вериги
Здрава метална рамка
Profibus комуникация

Честотен преобразувател 185kW 400V V810-4T1850 е в наличност. Конверторът от серия V810 (185kW) е специално проектиран за най-взискателните и сложни професионални приложения. Тези векторни конвертори на цестотен са универсални и могат да издържат на високи натоварвания. С възможност за претоварване до 180% за 3 секунди и 150% за 60 секунди, те принадлежат към най-високия клас масово произвеждани честотни преобразуватели, с капацитет до 1400kW. Тяхната конструкция е проектирана да издържа на огромни натоварвания, което ги прави идеални за тежки приложения.

Честотен преобразувател 185kW 400V V810 в наличност

Със своите многостранни конфигурации и многобройни допълнителни опции, серията V810 предлага широка гама от възможности, което позволява на една платформа да покрие различни изисквания. Тази гъвкавост ги прави подходящи за използване във всички индустрии както за прости, така и за много взискателни приложения.

Инверторите 185kW V810 400V принадлежат към тежкотоварната категория и са особено подходящи за среди с взискателни условия и по-висока способност за претоварване. По-подробна информация за тези изключителни устройства можете да намерите в информационния лист или друга документация. На тази страница предлагаме изчерпателни ръководства за потребителя и каталог с честотни преобразуватели (в PDF формат). Ако имате някакви въпроси, нашата специална гореща линия за клиенти и имейл за връзка, както и нашите компетентни служители ще се радват да ви помогнат.

Разпродажба на честотни преобразуватели 185kW V810 400V

Спецификации на продукта
Модел: серия V810
Мощност: 185kW
Капацитет на претоварване:
180% за 3 секунди
150% за 60 секунди
Обхват на приложение, обхват на прилагане:
Текстилно производство
Енергийна индустрия
Минна индустрия
автомобилната индустрия и др

За да подобрим допълнително изживяването на нашите клиенти, ние предлагаме изчерпателни помощни материали. Нашите ръководства за потребителя предоставят инструкции стъпка по стъпка за ефективно инсталиране и работа на инверторите от серия V810. В допълнение, нашият каталог за честотни инвертори предоставя преглед на нашата обширна продуктова гама и демонстрира гъвкавостта и адаптивността на нашите инвертори към различни индустриални изисквания.

Честотен преобразувател 185kW V810 400V наличен веднага

Във VYBO Electric отдаваме голямо значение на удовлетвореността на клиентите. Разбираме, че изборът на правилния честотен преобразувател за вашите специфични нужди може да бъде сложна задача. Ето защо нашият екип от експерти е на разположение, за да отговори на вашите въпроси или притеснения чрез нашата гореща линия за клиенти и имейл за контакт. Ние се ангажираме да предоставяме персонализирани решения, които отговарят на уникалните нужди на вашата индустрия.

Ние ценим вашето доверие в нашите продукти и се ангажираме да доставяме надеждни, високопроизводителни конвертори на цестотен за вашите професионални приложения. Работете с нас и изпитайте изключителната производителност и гъвкавостта на преобразувателя от серията V810 400V. Свържете се с нас днес, за да научите повече и да обсъдите как нашите решения могат да укрепят вашия бизнес.

VYBO Electric 400V V810 185kW Честотен преобразувател – бърза доставка в България

В допълнение към нашата богата гама от висококачествени честотни преобразуватели, ние сме щастливи да предложим на нашите клиенти в цяла България удобна и ефективна услуга за доставка. Ние знаем колко важна е навременната и надеждна доставка, особено когато става въпрос за индустриално оборудване и компоненти. Когато направите поръчка при нас, нашият специализиран логистичен екип ще гарантира, че вашите продукти са внимателно опаковани и подготвени за безопасно транспортиране. Ние работим с доверени партньори за доставка, които са специализирани в обработката на деликатно и тежко оборудване и гарантираме, че вашата поръчка ще пристигне в отлично състояние.

Ако имате въпроси или притеснения относно доставката на вашата поръчка до България, нашият екип за поддръжка на клиенти е на разположение, за да ви помогне по всяко време. Независимо дали имате нужда от информация за разходите за доставка, очакваните срокове за доставка или други въпроси, ние се ангажираме да ви предоставим бърз и полезен отговор.

Висококачествен честотен преобразувател 185kW от VYBO Electric

Във VYBO Electric нашият ангажимент към удовлетвореността на клиентите надхвърля качеството на нашите продукти. Нашата цел е да предоставим цялостна и надеждна услуга от поръчката до успешната доставка на вашия Честотен преобразувател в България. Доверете ни се, за да се справим с вашите нужди от конвертори професионално и ефективно, за да можете да се съсредоточите върху основните си бизнес дейности. Свържете се с нашия екип за поддръжка на клиенти днес, за да обсъдим вашите нужди и да разберем как можем да ви помогнем да придобиете високопроизводителния Честотен преобразувател, от който се нуждаете за вашите индустриални приложения в България.

Подробна спецификация

Инверторен модел тип V810 Номинална мощност (kW) Номинален входен ток (A) Номинален изходен ток (A) Препоръчителна мощност на двигателя (kW)
V810-4T1850 185 330 340 185
Входно напрежение (V) 50/60 Hz Мощност на двигателя (kW) Препоръчително напречно сечение на кабела (mm²) Препоръчителен прекъсвач (A)
3 фази 3×400 V 185 150 400

Таблица с подходящи спирачни резистори

Тип честотен инвертор Спирачен резистор Спирачен блок Спирачен момент (10% ED) Препоръчителна мощност на двигателя (kW)
Съпротивителна мощност (kW) Стойност на съпротивлението (Ω) (≥)
V810-4T1850 16 2,5 Външен 125 185

Общи технически параметри за всички типове V810

статия VECTOR V810
производителност Захранване Диапазон на входното напрежение:
1 x 230V AC ± 15%
3 x 400 V AC ± 15%
3 x 690V AC ± 15%
Обхват на захранващата честота: 47 до 63 Hz
Стандартни функции Режим на управление V/F скаларно управление
SFVC неактивен вектор
CLVC векторно управление
Максимална честота SFVC, CLVC векторно управление: 0 – 300 Hz
V/F скаларно управление:       0 – 3200 Hz
Носеща честота 1-16 kHz
Носещата честота се задава автоматично въз основа на характеристиките на натоварването.
Резолюция на входната честота Цифрова настройка 0,01 Hz
Аналогова настройка: максимална честота x 0,025%
Първоначален въртящ момент G-тип: 0,5 Hz/150% (SVFC)
G-тип: 0,5 Hz /180% (CLVC)
P-тип: 0,5 Hz/100% (V/F).
Диапазон на скорост 1:100 (SFVC)
1:1000 (CLVC)
Стабилност на скоростта ± 0,5% (SFVC)
± 0,02% (CLVC)
Прецизен контрол на въртящия момент ± 5% (CLVC)
Капацитет на претоварване G тип: 60s за 150% от номиналния ток, 3s за 180% от номиналния ток
P-тип: 60s за 120% от номиналния ток, 3s за 150% от номиналния ток.
Увеличаване на въртящия момент Автоматично усилване или персонализирано усилване от 0,1% до 30,0%
V/F крива Линейна V/F крива
Многоточкова V/F крива
N-напрежение V/F крива (множество на 1,2-напрежение, 1,4-напрежение, 1,6-напрежение, 1,8-напрежение, модифицирана)
V/F разделяне Два вида: пълно отделяне; половин разделяне
Режими на нарастване Линейна рампа
S-образна рампа
Четири групи времена за ускорение/забавяне с диапазон от 0,0-6500,0 s
Вход и изход Входни клемни блокове 8 цифрови входа, ON/OFF бинарни входове, 1 клема X5 може да поддържа високоскоростни импулсни входове. Всички портове имат избираеми PNP или NPN изходи
2 аналогови входа, единият от които поддържа FIV -10 V / +10 V; или 0-10V вход, а вторият FIC поддържа 0-10V или 0-20mA (4-20mA) вход.
Изходни клемни блокове 1 програмируем изход с отворен колектор: Осигурява 1 изходен порт (изход с отворен колектор или високоскоростен импулсен изход)
2 релейни изхода,
2 аналогови изхода: FOV и FOC с избираеми 0-20mA (4-20mA) или 0-10V изход
PG PG карти Инверторът е оборудван с връзка за PG карти (за енкодери) или PG карти за използване с резолвер и др.
Стандартни функции DC спиране Спирачна честота: 0,0 Hz до максимална честота
Време на спиране: 0.0-36.0s
Текуща стойност при спиране: 0.0%-100.0%
Спирачен блок Моделите до 18,5 kW стандартно имат вграден Спирачен блок.
Управление в режим JOG (стъпкова операция) JOG честотен диапазон: 0,00-50,00 Hz
Време за ускорение/забавяне на JOG: 0,0-6500,0 s
Прилагане. още предварително зададени скорости До 16 скорости, реализирани чрез проста PLC функция или комбинация от X крайни състояния.
PTC/термичен контакт Вход за PTC мотор или термична контактна защита.
Вграден PID контролер Активира система за управление на процес с затворен цикъл.
AVR автоматично регулиране на напрежението Може автоматично да поддържа постоянно изходно напрежение при промяна на захранващото напрежение.
Регулатор на пренапрежение и свръхток Токът и напрежението се ограничават автоматично по време на работа, за да се предотвратят чести изключвания поради пренапрежение и свръхток.
Ограничение на въртящия момент и кормилното управление Може автоматично да ограничи въртящия момент и да предотврати честите промени на свръхток по време на работа.
Функция за безопасност EMS STOP Система за „аварийно спиране“: При спешни случаи инверторът спира веднага след активирането на EMS STOP.
Бързо ограничение на тока предотвратява често срещани повреди, дължащи се на свръхток на AC мотор
Висока производителност Управлението на променливотоковия двигател се осъществява чрез мощна технология за векторно управление на тока.
Управление на времето Времеви диапазон: 0,0-6500,0 минути
Комуникация MODBUS RTU, PROFIBUS-DP (от 5,5 kW)
Канал за изпълнение на команди В зависимост от панела или контролния терминал, серийният комуникационен порт може да се превключва по много начини
Източник на честота 10 вида честоти, дадени от цифрово аналогово напрежение, аналогов ток, импулс, сериен порт, X8, PID, могат да се превключват по много начини
Допълнителен честотен източник 10 вида честоти, микрокорекция може лесно да се реализира, честотен синтезатор
LED дисплей показва параметри
Заключване на клавиши и избор на функция Може частично или напълно да заключи клавишите и да зададе функционалността на някои клавиши, за да предотврати неизправност.
Режим на защита Откриване на късо съединение на двигателя при включване, защита от загуба на изходна фаза, защита от свръхток, защита от пренапрежение, защита от ниско напрежение, защита от прекомерна температура и защита от претоварване.
EMC (съвместимост) IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Стандарти EN/IEC 61800-3: 2017; C1, който е подходящ за 1-ва среда;
EN/IEC 61800-3: 2017; C2, който е подходящ за 1-ва среда;
Екологична инсталация Инсталирайте на закрито, избягвайте пряка слънчева светлина, сол, прах, корозивни или запалими газове, дим и пара. Устойчивост на химическо замърсяване, клас 3C3 EN/IEC
60721-3-3. Устойчивост на замърсяване с прах 3S3EN/IEC 60721-3-3.
Алт. Височина. Под 1000 метра надморска височина. (Намалете нивото на мощност, когато се използва над 1000 метра надморска височина.)
Околна температура -10°C ~ 40°C (намалете нивото на мощност, когато температурата на околната среда е между 40°C и 50°C)
Влажност по-малко от 95% относителна влажност, без конденз
IEC 60068-2-3
Вибрации по-малко от 5,9 m/s2 (0,6 g) IEC 60068-2-6
Температура на съхранение -20°C ~60°C

Честотен преобразувател 185kW 400V V810 продажба

Честотен преобразувател 185kW 400V V810 продажба

Честотен преобразувател 185kW 400V V810 продажба

Честотен преобразувател 185kW 400V V810 продажба

Maßzeichnung V810 4T1850

Параметри на производителност на инвертора от серия V810

1PH / 3PH AC 230V ±15%
Тип инвертор V810 Номинална мощност (kW) Максимален входен ток (A) Номинален изходен ток (A) Моторът препоръчително изпълнение (kW)
V810-2S0004 0,4 5.4 2.4 0,4
V810-2S0007 0,75 7.2 4,5 0,75
V810-2S0015 1,5 10 7 1,5
V810-2S0022 2.2 16 10 2.2
V810-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15 %
V810-4T0004 0,4 3,4 1,2 0,4
V810-4T0007 0,75 3,8 2,5 0,75
V810-4T0015 1,5 5 3.7 1,5
V810-4T0022 2.2 5.8 5 2.2
V810-4T0030 3 7,5 7,5 3
V810-4T0040 4 10 9 4
V810-4T0055 5,5 15 13 5,5
V810-4T0075 7,5 19 17,5 7,5
V810-4T0110 11 26 25 11
V810-4T0150 15 35 32 15
V810-4T0185 18,5 38 37 18,5
V810-4T0220 22 46 45 22
V810-4T0300 30 62 60 30
V810-4T0370 37 76 75 37
V810-4T0450 45 90 90 45
V810-4T0550 55 105 110 55
V810-4T0750 75 140 150 75
V810-4T0900 90 160 176 90
V810-4T1100 110 210 210 110
V810-4T1320 132 240 253 132
V810-4T1600 160 290 300 160
V810-4T1850 185 330 340 185
V810-4T2000 200 370 380 200
V810-4T2200 220 410 420 220
V810-4T2500 250 460 470 250
V810-4T2800 280 500 520 280
V810-4T3150 315 580 600 315
V810-4T3550 355 620 640 355
V810-4T4000 400 670 690 400
V810-4T4500 450 790 790 450
V810-4T5000 500 835 860 500
V810-4T5600 560 920 950 560
V810-4T6300 630 1050 1100 630
V810-4T7100 710 1126 1280 710
V810-4T8000 800 1460 1380 800
V810-4T9000 900 1640 1640 900
V810-4T10000 1000 1800 1720 1000
V810-4T11000 1100 1890 1920 1100
Входно напрежение (V) 50/60 Hz Мощност на двигателя (kW) Препоръчително напречно сечение на кабела (mm²) Препоръчителен прекъсвач (A) Препоръчителен входен контактор (A)
V810-2S0004 1 фаза 1×230 V 0,4 1,5 10 9
V810-2S0007 0,75 1,5 16 12
V810-2S0015 1,5 2,5 25 18
V810-2S0022 2.2 4 32 25
V810-2S0030 3 6 40 32
V810-4T0004 3 фази 3×400 V 0,4 1,5 6 9
V810 -4T0007 0,75 1,5 6 9
V810-4T0015 1,5 1,5 10 9
V810-4T0022 2.2 1,5 10 9
V810-4T0030 3 2,5 16 12
V810-4T0040 4 2,5 16 12
V810-4T0055 5,5 2,5 20 18
V810-4T0075 7,5 4 32 25
V810-4T0110 11 4 32 25
V810-4T0150 15 6 40 32
V810-4T0185 18,5 10 50 38
V810-4T0220 22 10 50 40
V810-4T0300 30 16 63 50
V810-4T0370 37 25 100 65
V810-4T0450 45 25 100 80
V810-4T0550 55 35 125 95
V810-4T0750 75 50 160 115
V810-4T0900 90 70 225 170
V810-4T1100 110 95 250 205
V810-4T1320 132 120 315 245
V810-4T1600 160 120 350 300
V810-4T1850 185 150 400 300
V810-4T2000 200 185 500 410
V810-4T2200 220 185 500 410
V810-4T2500 250 240 630 475
V810-4T2800 280 240 630 475
V810-4T3150 315 240 800 620
V810-4T3550 355 2×150 800 620
V810-4T4000 400 2×185 1000 800
V810-4T4500 450 2×240 1250 800
V810-4T5000 500 2×240 1250 1000

Таблица с подходящи спирачни резистори V810

Тип честотен преобразувател Спирачно съпротивление Спирачен модул Спирачен момент (10% ED) Препоръчителна мощност на двигателя (kW)
Съпротивителна мощност (W) Стойност на съпротивлението (Ω) (≥)
V810-2S0004 80 200 Вграден 125 0,4
V810-2S0007 80 150 Вграден 125 0,75
V810-2S0015 100 70 Вграден 125 1,5
V810-2S0022 100 70 Вграден 125 2.2
V810-2S0030 250 65 Вграден 125 3
V810-4T0004 150 300 Вграден 125 0,4
V810-4T0007 150 300 Вграден 125 0,75
V810-4T0015 150 220 Вграден 125 1,5
V810-4T0022 250 200 Вграден 125 2.2
V810-4T0030 250 150 Вграден 125 3
V810-4T0040 300 130 Вграден 125 4
V810-4T0055 300 130 Вграден 125 5,5
V810-4T0075 0,5 65 Вграден 125 7,5
V810-4T0110 0,5 65 Вграден 125 11
V810-4T0150 0,80 43 Вграден 125 15
V810-4T0185 1 32 Вграден 125 18,5
V810-4T0220 1.3 25 По избор (интегриран) 125 22
V810-4T0300 1,5 22 По избор (интегриран) 125 30
V810-4T0370 2,5 16 По избор (интегриран) 125 37
V810-4T0450 3.7 12.6 По избор (интегриран) 125 45
V810-4T0550 4,5 9.4 Външен 125 55
V810-4T0750 5,5 9.4 Външен 125 75
V810-4T0900 7,5 6.3 Външен 125 90
V810-4T1100 4,5 x 2 9,4 x 2 Външен 125 110
V810-4T1320 5,5 x 2 9,4 x 2 Външен 125 132
V810-4T1600 6,5 x 2 6,3 x 2 Външен 125 160
V810-4T1850 16 2,5 Външен 125 185
V810-4T2000 6,5 x 3 6,3 x 3 Външен 125 200
V810-4T2500 22000 2,5 Външен 125 250
V810-4T3150 16000*2 2,5 x 2 Външен 125 315
V810-4T3550 17000*2 2,5 x 2 Външен 125 355
V810-4T4000 14000*3 2,5 x 3 Външен 125 400
V810-4T4500 15000*3 2,5 x 3 Външен 125 450
V810-4T5000 17000*3 2,5 x 3 Външен 125 500
V810-4T5600 20000*3 2,5 x 3 Външен 125 560
V810-4T6300 22000*3 2,5 x 3 Външен 125 630
V810-4T7100 20000*4 2,5 x 4 Външен 125 710
V810-4T8000 20000*4 2,5 x 4 Външен 125 800
V810-4T9000 22000*4 2,5 x 4 Външен 125 900
V810-4T10000 20000*5 2,5 x 5 Външен 125 1000
V810-4T11000 Външен 1100
Номинална мощност 185 kW
Номинален изходен ток 340 A
Захранващо напрежение 3 x 400 V
Изходно напрежение 0 – 400 V
Изходна честота 0 – 3200 Hz
Възможност за претоварване в режим ND – нормален режим 120% / 60s
Претоварване в HD режим – тежък режим (тежък режим) 150% / 60s
Режим на управление V/F скаларно управление
SFVC режим на векторно управление с отворена верига
Режим на векторно управление със затворен контур CLVC
Аналогови входове 2
Цифрови входове 8
Аналогови изходи 2
Релейни изходи 2
Изходи с отворен колектор 1
Интегриран спирачен транзистор X
EMC филтър
+10V изход
+24 V изход
Вход за PTC
Безопасно изключване на въртящия момент (STO) X
Аварийно спиране (EMS)
Интегриран Ethernet X
Интегриран MODBUS RTU
PROFIBUS
PG карта за енкодер
PID
Интелигентна PLC функция
Връзка с външен панел (обикновено до 30 м)
Клас на защита IP 20
Клас на защита IP 65 X
Промяна на посоката на въртене чрез външен вход
Променете посоката на въртене в контролния панел
Shopping Cart
